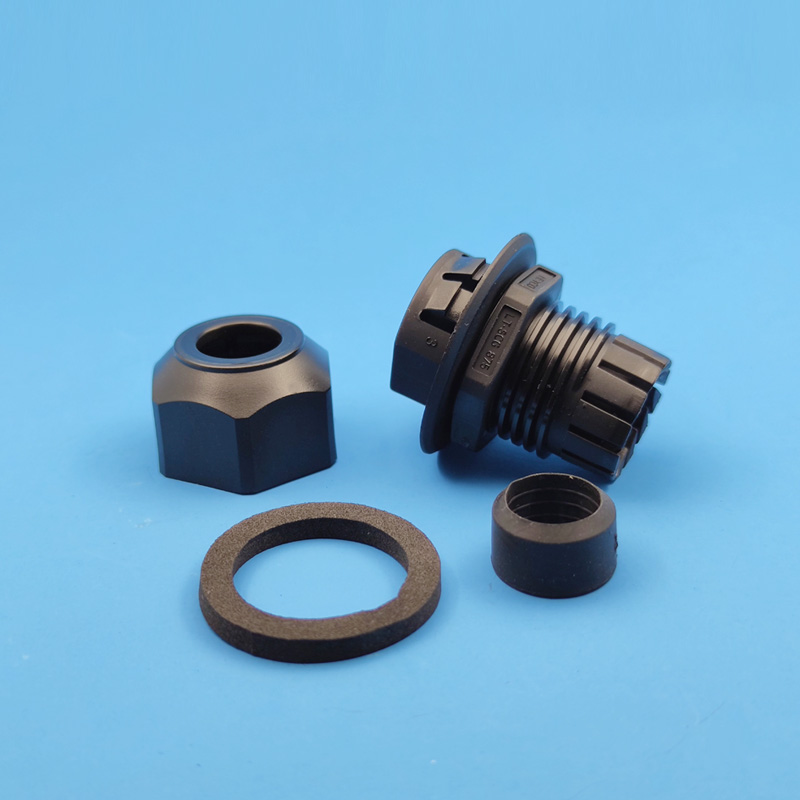

? 材質：主體螺母為尼龍66，密封墊圈為TPE
? 阻燃等級：UL94V-2
? 認證：UL認證編號E51579，CSA認證編號93876C
? 防水等級：IP65/67
? 工作溫度：靜態-40℃到115℃，動態-20℃到100℃
一體密封設計確保防護等級IP65/67。
易于安裝，無需工具或者安裝螺母用手即可壓入最大可達3.2mm的板孔。
是用于狹窄空間無法固定安裝螺母裝配的理想選擇。
用于雙扁方孔中可以防止轉動。
| Part Number 料號 | Cable Dia. Range 線徑范圍 | Description 型號 | Part Dimensions 零件尺寸 | |||
| Min 最小 | Max 最大 | A | B | C | ||
| M3802 | 1.7 | 5.6 | LTRSCG 500 | 12.7 | 11.4 | 30.7 |
| M3800 | 2.9 | 6.4 | LTSCG 500 | 12.7 | 11.4 | 30.7 |
| M3808 | 1.7 | 4.8 | LTRSCG 625 | 15.9 | 14 | 33 |
| M3806 | 2.7 | 7.9 | LTSCG 625 | 15.9 | 14 | 33 |
| M3814 | 1.8 | 6.4 | LTRSCG 750 | 19.1 | 16.8 | 37.6 |
| M3812 | 5.8 | 10 | LTSCG 750 | 19.1 | 16.8 | 37.6 |
| M3820 | 2.4 | 6.6 | LTRSCG 875 | 22.2 | 19.6 | 37.1 |
| M3818 | 4.3 | 11.4 | LTSCG 875 | 22.2 | 19.6 | 37.1 |
| M3826 | 4.6 | 11.2 | LTRSCG 1000 | 25.4 | 22.2 | 41.1 |
| M3824 | 6.6 | 13.9 | LTSCG 1000 | 25.4 | 22.2 | 41.1 |
| M3838 | 6.4 | 12.3 | LTRSCG 1125 | 28.6 | 25.4 | 44.5 |
| M3836 | 12.3 | 18 | LTSCG 1125 | 28.6 | 25.4 | 44.5 |
| M3844 | 12.4 | 20 | LTRSCG 1250 | 31.8 | 28.6 | 52.1 |
| M3842 | 15 | 23.4 | LTSCG 1250 | 31.8 | 28.6 | 52.1 |
| M3850 | 12.4 | 20 | LTRSCG 1375 | 34.9 | 31.8 | 52.1 |
| M3848 | 15 | 25.4 | LTSCG 1375 | 34.9 | 31.8 | 52.1 |
