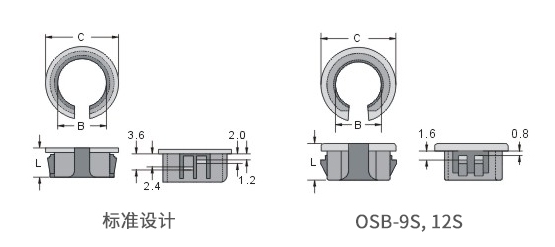

規(guī)格圖
深圳市興泰達電子有限公司20年專注配線器材/緊固件/結構件產品解決方案
- 全國服務熱線
- 136-0044-1592
? 材質： UL合格之 NYLON 66（黑色）
? 防火等級： 94V-2。
? 用途： 使粗糙的鐵孔變成圓滑的出線孔。各種電線電纜之保護及絕緣。
? 用法： 不需工具，只要用手輕輕一壓，即可完成裝配。
? 適用： 3.2mm以下之鐵板。
? 特點： 對于出線已裝配好而未加任何襯套保護時，開口型護線套可于事后再補裝（不必重新拆線）而達到保護電線之功能
| 單位：mm | |||||
| 型 號 Item No. | 鐵板孔徑 Mounting Hole | 最大出線孔 B | 覆蓋 C | 高度 L | |
| mm | in. | ||||
| OSB-9S | 9.5 | 3/8" | 6.5 | 11.3 | 6.1 |
| OSB-12S | 12.7 | 1/2" | 9.6 | 15.8 | 7.3 |
| OSB-10 | 9.5 | 3/8" | 6 | 11.8 | 9.8 |
| OSB-13 | 12.7 | 1/2" | 7.5 | 15.1 | 10.3 |
| OSB-16 | 15.9 | 5/8" | 11.2 | 18.5 | 10.3 |
| OSB-19 | 19.1 | 3/4" | 12.5 | 21 | 10.3 |
| OSB-22 | 22.2 | 7/8" | 17 | 24.6 | 10.3 |
| OSB-26 | 25.4 | 1" | 20 | 28 | 10.6 |
